氮化镓材料
当前位置:首页 >> 产品中心 >> 氮化镓材料
AlGaN硅外延晶圆
【品牌】:鑫科汇
【产品型号】:6英寸LED N型直径200毫米AlGaN硅外延晶圆
【加工定制】:支持OEM、ODM
【应用场景】:半导体行业-光学玻璃-耐高温陶瓷-航空航天-国防军事-激光电子
分享:
产品详情

产品介绍

III族氮化物(GaN, AlN, InN) 氮化镓是一种宽带隙复合半导体。氮化镓(GaN)衬底是一种高质量的单晶衬底。它是采用原始的HVPE方法和晶圆加工技术制造的,这些技术在中国已发展超过10年。其特点是晶体质量高,均匀性好,表面质量优异。GaN衬底用于多种应用,包括白色LED和LD(紫色、蓝色和绿色)的制造。此外,还在电源和高频电子设备应用方面取得了进展。

产品参数

材料

硅衬底上的GaN层

类型

N型

尺寸定制

尺寸

8英寸/6英寸

GaN厚度

2-5微米

强调应用

硅外延晶圆 AlGaN砷化镓晶圆

规格描述

8英寸6英寸AlGaN/GaN HEMT在HR硅外延晶圆上,用于微型LED和射频应用的GaN-on-Si外延晶圆
注:
可以根据客户需求和特殊尺寸定制

定制加工

8英寸6英寸AlGaN/GaN HEMT在HR硅外延晶圆,GaN-on-Si外延晶圆。可根据需求定制

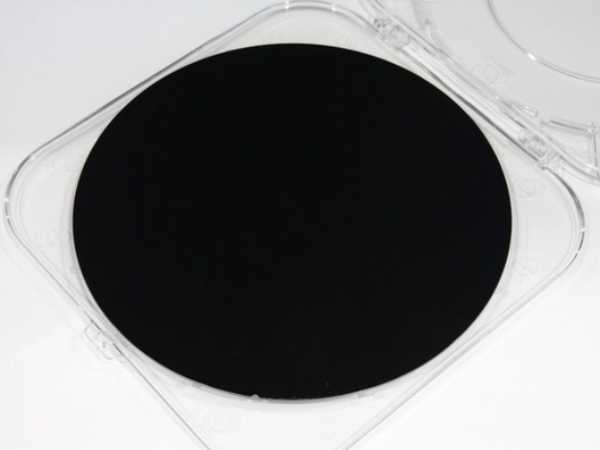

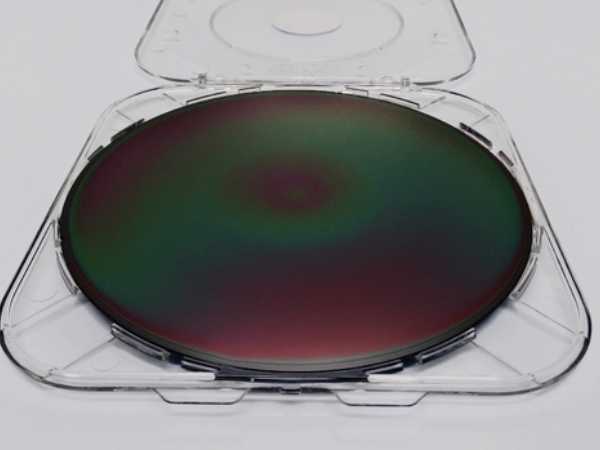

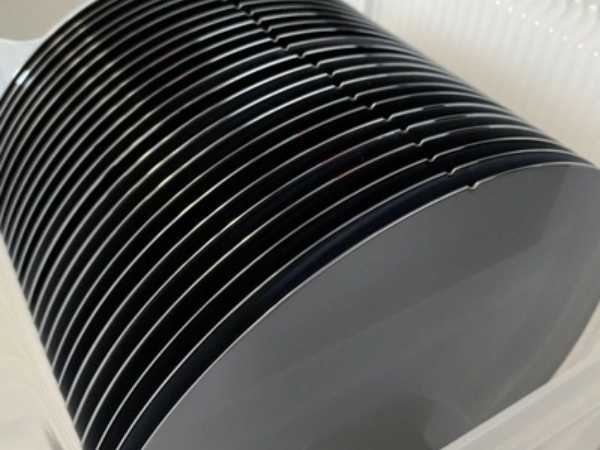

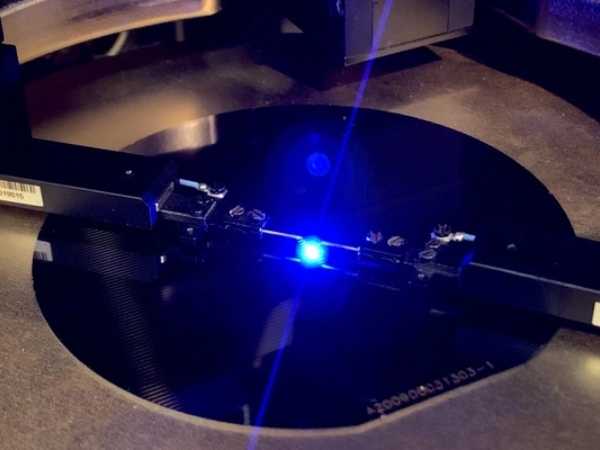

产品图片

AlGaN硅外延晶圆

GaN-on-Si外延晶圆硅外延晶圆 AlGaN砷化镓晶圆

用户反馈&客户案例

客户行业:电力电子和光电子从业者

来自地区:安徽

产品名称:GaN氮化镓晶圆

制造商:鑫科汇

使用经历:

发现与了解:通过朋友的介绍,我得知了鑫科汇,并对其碳化硅(SiC)定制服务以及GaN氮化镓晶圆等半导体材料产生了浓厚兴趣。这引起了我的好奇心,因为我在电力电子和光电子领域一直在寻找高性能的半导体材料。

专业工程师支持:在联系鑫科汇后,专业工程师们热情地与我进行了深入的技术沟通。他们详细解释了GaN氮化镓晶圆的特性,并耐心回答了我的各种问题。这种专业的支持让我对鑫科汇的技术实力有了更深刻的认识。

需求讨论与反馈:通过2次的需求讨论和反馈过程,我逐渐明确了我对产品的具体要求。鑫科汇的团队在每次交流中都展现出高度的责任心,积极倾听我的需求,并提供专业建议,使我更加信任他们的定制服务。

小批量生产体验:在与鑫科汇的充分沟通后,我决定进行一次小型的批量生产,以验证产品是否符合我的期望。这一决定也得益于我对他们专业工程师团队的信任和对产品质量的自信。

成品交付与满意度:在22天的时间里,我迅速收到了定制的GaN氮化镓晶圆。开箱后,成品的质量让我非常满意,与我的要求契合度达到了98%。这个成果超出了我的期望,让我对鑫科汇的生产能力和质量抱有极大信心。

总体感受:作为用户,我对鑫科汇提供的GaN氮化镓晶圆产品和定制服务充满满意。他们以专业、负责的态度回应我的需求,使我在定制过程中感受到了高效和顺畅的体验。成品的高质量更让我确信,选择鑫科汇是一个明智的决定。

展望未来:期待未来有更多合作的机会,我相信鑫科汇会继续为我提供卓越的产品和服务。感谢他们专业团队的支持,让我能够在电力电子和光电子领域更上一层楼。
