产品介绍

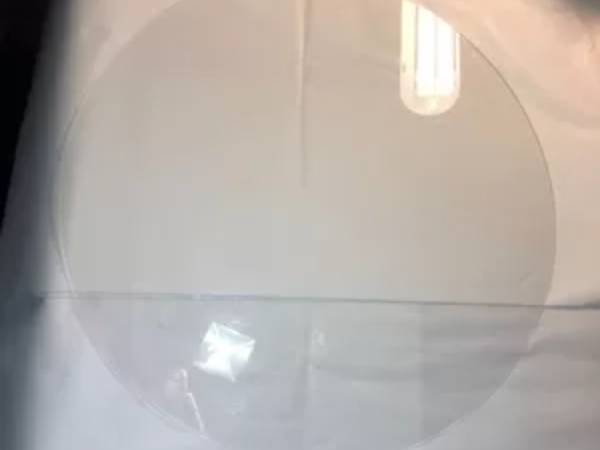

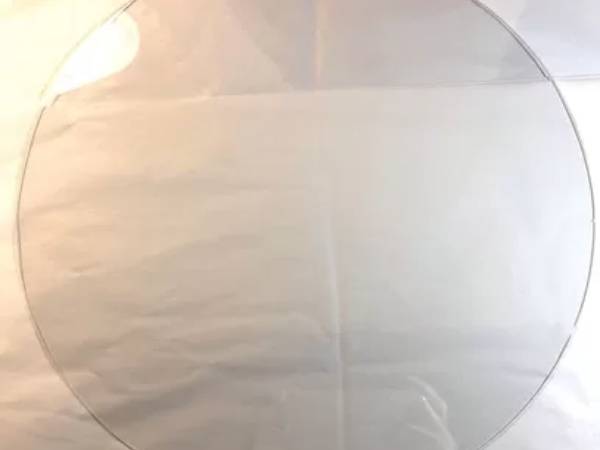

硅晶圆，通常称为Si晶圆，是半导体行业的基础材料，在集成电路（ICs）和其他半导体器件的生产中发挥着关键作用。硅作为一种半导体材料，因其出色的电气性能而被选用，非常适合构建电子组件。  硅晶圆的制造过程始于生长一个圆柱形的单晶硅锭。这个锭接着被切割成薄薄的、圆盘状的晶圆，采用精密切割技术。所得到的晶圆经过精心的抛光过程，以达到平滑和平坦的表面，这对后续的制造步骤至关重要。  硅晶圆的一个定义特性是其单晶结构。这些晶圆通常由一个硅单晶组成，确保材料中有一个连贯且定义明确的晶格结构。这种单晶结构有助于半导体器件的可靠性和性能。  硅晶圆有各种大小，直径范围从100到300毫米。晶圆的大小选择取决于行业标准和具体的制造要求。更大的晶圆能实现更高的生产效率和成本效益。  半导体制造过程涉及在硅晶圆上沉积不同材料，使用光刻技术创建复杂图案，并进行蚀刻，以形成晶体管、二极管和其他电子组件。硅晶圆作为这些微电子结构的基底，为复杂电路的集成提供了稳定的基础。  Si晶圆在微处理器、存储器设备、传感器以及各种其他电子组件的生产中有广泛应用。对更小、更强大的半导体器件的持续需求推动了硅晶圆制造技术的发展。  除了在微电子学中的作用外，硅晶圆对于太阳能电池板中使用的光伏电池的开发至关重要。硅将阳光转换成电能的能力使其成为可再生能源应用的关键材料。  总之，硅晶圆对于半导体行业至关重要，是集成电路和半导体器件创建的构建模块。它们精确的制造和卓越的电气性能有助于技术的进步，使得我们能够生产出推动现代世界的创新电子产品。

产品参数

产品图片

用户反馈

2017年上海郑先生：鑫科汇半导体材料的专业人员为我们的项目设计并且定制了单晶硅片有效降低了我司的投资成本；并且给出了优化设计方案。在20天之内让我们的项目正常启动，大大缩短了我们项目的时间周期。查看更多案例
